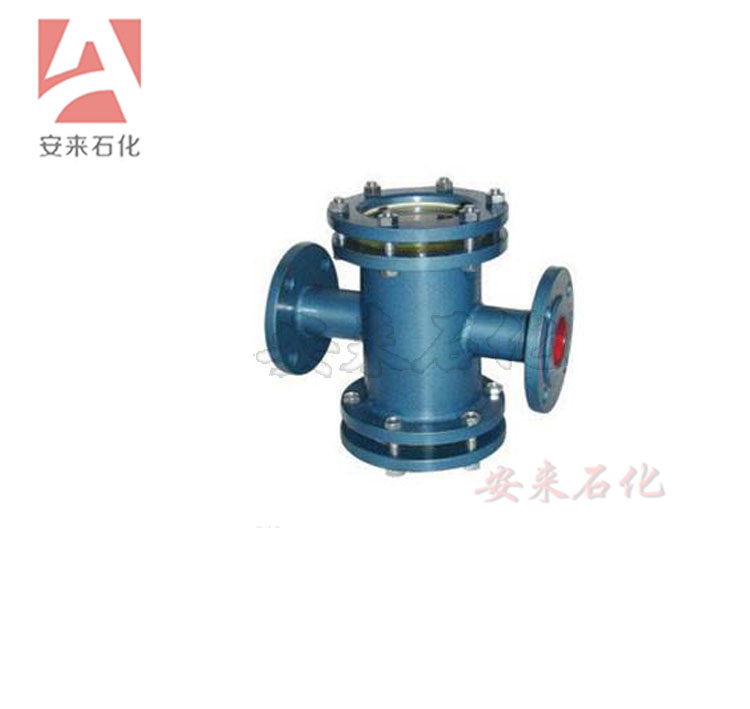

直通視鏡概述：
直通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。直通視鏡產品特點：直通視鏡用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃ 公稱直徑：DN15~DN150厘米。
直通視鏡結構:
該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。本類閥門在管道中一般應當水平安裝。
直通視鏡主要技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.6MPa-1.6MPa
直通視鏡工作溫度：
鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃
石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃

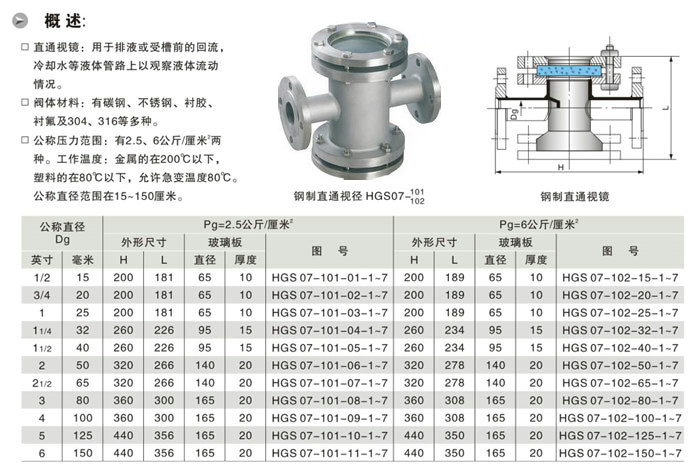

直通視鏡,不銹鋼視鏡尺寸結構圖：
直通視鏡主要外形連接尺寸（0.6MPa）：
|
Pg=6公斤/厘米2
|
|
公稱直徑Dg
|
外形尺寸
|
玻璃板
|
型號
|
|
H
|
L
|
直徑
|
厚度
|
|
25X32
|
260
|
234
|
95
|
15
|
HGS 07-106-01-1~7
|
|
40X50
|
320
|
278
|
140
|
20
|
HGS 07-106-02-1~7
|
|
50X60
|
320
|
278
|
140
|
20
|
HGS 07-106-03-1~7
|
|
65X80
|
360
|
308
|
165
|
20
|
HGS 07-106-04-1~7
|
|
80X100
|
360
|
308
|
165
|
20
|
HGS 07-106-05-1~7
|
直通視鏡主要外形連接尺寸（2.5MPa）：
|
Pg=2.5公斤/厘米2
|
|
公稱直徑Dg
|
外形尺寸
|
玻璃板
|
型號
|
|
H
|
L
|
直徑
|
厚度
|
|
25X32
|
260
|
226
|
95
|
15
|
HGS 07-105-01-1~7
|
|
40X50
|
320
|
266
|
140
|
20
|
HGS 07-105-02-1~7
|
|
50X60
|
320
|
266
|
140
|
20
|
HGS 07-105-03-1~7
|
|
65X80
|
360
|
300
|
165
|
20
|
HGS 07-105-04-1~7
|
|
80X100
|
360
|
300
|
165
|
20
|
HGS 07-105-05-1~7
|
