玻璃管視鏡,視盅是:用于排液或糟前的固流,冷卻水等液體管路上以觀察液體流動情況。在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事件發生的作用。 玻璃管視鏡主要
玻璃管視鏡,視盅技術參數：
該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。本類閥門在管道中一般應當水平安裝。
玻璃管視鏡,視盅技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.6MPa-1.6MPa
玻璃管視鏡,視盅工作溫度：
鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃
石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃

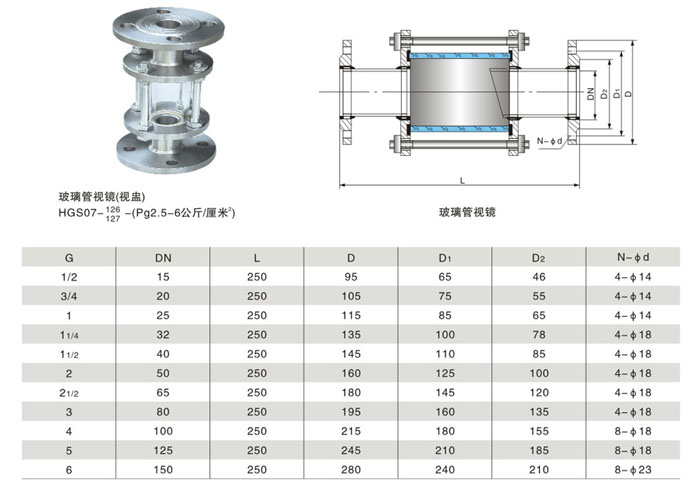

玻璃管視鏡,視盅尺寸結構圖:
玻璃管視鏡主要零部件材料：
|
殼體材質
|
碳鋼、不銹鋼、玻璃鋼、襯氟碳鋼
|
|
視窗材質
|
鋼化硼硅玻璃
|
石英玻璃
|
|
工作溫度（℃）
|
0-250
|
0-800
|
|
公稱壓力（MPa)
|
＜0.25
|
0.6-1.6
|
|
密封件材質
|
丁睛橡膠、聚四氟乙烯
|
|
連接形式
|
螺紋連接、法蘭連接
|
|
允許急變溫度（℃）
|
＜60
|
玻璃管視鏡主要連接尺寸：
|
PN0.25MPa
|
PN0.6MPa
|
|
規格DN
|
外形尺寸
|
玻璃板
|
型號
|
外形尺寸
|
玻璃板
|
型號
|
|
H
|
L
|
直徑
|
厚度
|
H
|
L
|
直徑
|
厚度
|
|
25
|
36
|
140
|
62
|
6
|
HGS07-126
|
360
|
165
|
93
|
10
|
HGS07-127
|
|
32
|
36
|
170
|
90
|
7
|
360
|
175
|
98
|
10
|
|
40
|
36
|
170
|
90
|
7
|
360
|
178
|
105
|
12
|
|
50
|
36
|
170
|
90
|
7
|
360
|
190
|
118
|
12
|
|
65
|
36
|
195
|
116
|
8
|
360
|
195
|
123
|
15
|
|
80
|
36
|
230
|
144
|
9
|
360
|
220
|
129
|
15
|
|
100
|
36
|
230
|
144
|
9
|
360
|
135
|
155
|
15
|
