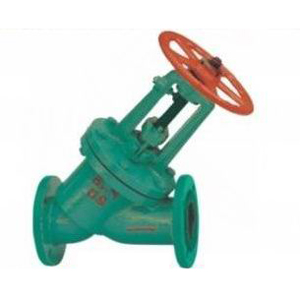

產品名稱：J45J襯里直流式截止閥
產品特點：襯里直流式截止閥,直流式截止閥,襯里截止閥設計與制造按：GB/12239 結構長度：GB/12221 法蘭連接尺寸按：GB4126.3 GB4216.4 試驗檢驗按：GB/T13927
襯里直流式截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
襯里直流式截止閥基本結構
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
襯里直流式截止閥 設計規范
遵循GB/T 12233，GB/T12235，ANSI B 16.34標準
直流式襯膠截止閥驅動方式
手動直流式襯膠截止閥、蝸輪轉動直流式襯膠截止閥、氣動(常開或常閉)直流式襯膠截止閥、電動直流式襯膠截止閥
二、襯里直流式截止閥 性能規范：
|
型號
|
公稱壓力PN（MPa）
|
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
殼體試驗
|
密封試驗
|
|
J45J/FS-6
|
0.6
|
0.9
|
0.66
|
W.非腐蝕性流體
J.一般腐蝕性流體
FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外）
|
≤85
≤150
|
|
J45J FS-10
|
1.0
|
1.5
|
1.1
|
三、襯里直流式截止閥 主要零部件材料表：
| 序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
| Z |
C |
P |
R |
PL |
RL |
| 1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 2 |
球體/閥桿 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
| 3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
| 4 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
| 6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
| 7 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
| 8 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
| 9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
| 10 |
手柄 |
WCB |
WCB |
WCB |
四、安來牌【襯里直流式截止閥】主要連接尺寸及重量：
| 公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
| DN(mm) |
NPS(inch) |
PN1.0MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
| 100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
| 125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
| 150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
| 200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
| 250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
| 300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
| 350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
| PN1.6MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
| 20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
| 80 |
3 |
310
|
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
| 125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
| 150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
| 200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
| 250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
| 300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
| PN2.5MPa |
| 15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
| 20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
| 25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
| 32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
| 40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
| 50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
| 65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
| 80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
| 100 |
4 |
350 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
| 125 |
5 |
400 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
| 150 |
6 |
480 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
