產品型號：J44J/FS型

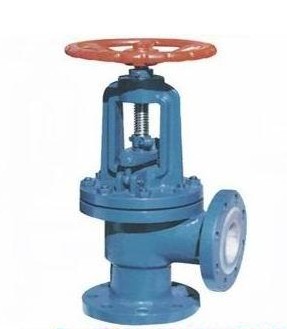

產品名稱：襯膠角式截止閥
產品特點：公稱通徑：DN15~300（mm）主要零部件材料見表A2 基本型號：手動J44F43 電動J944F3 J44F46 J944F46 法蘭連接截止閥（角式）設計與制造符合中國國家標準基本結構形式：角式公稱壓力：PN1.0~2.5（MPa）法蘭連接手動截止閥
|
遵循規范
|
STDNARD
|
|
設計與制造
|
GB12233/GB12235
|
|
結構長度
|
GB12221/JB96
|
|
法蘭尺寸
|
JB78/JB79（GB，HG，SH）
|
|
壓力試驗
|
GB/T13927
|
|
標志
|
GB/T12220
|
|
供貨
|
GB/T12252
|
二、J44J型襯膠角式截止閥 主要零部件材料表：
|
公稱通徑
|
標準值
|
參考值
|
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
F
|
B
|
Z-Φd
|
Do
|
H1
|
H2
|
W（kg）
|
|
PN1.0MPa
|
|
15
|
1/2
|
65/90
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
75-95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
100
|
245
|
270
|
7.5
|
|
25
|
1
|
80/100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
12
|
250
|
275
|
8
|
|
32
|
1 1/4
|
95/105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
0120
|
260
|
290
|
12
|
|
40
|
1 1/2
|
80/100
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
140
|
290
|
325
|
14
|
|
50
|
2
|
115/125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
140
|
300
|
335
|
19
|
|
65
|
2 1/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
160
|
355
|
400
|
27
|
|
80
|
|
155
|
195
|
160
|
135
|
|
22
|
4-Φ18
|
160
|
400
|
450
|
42
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
180
|
455
|
495
|
50
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-Φ18
|
10
|
530
|
560
|
64
|
|
150
|
6
|
240/225
|
280
|
240
|
210
|
|
24
|
8Φ18
|
240
|
605
|
650
|
85
|
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-Φ18
|
240
|
650
|
770
|
105
|
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-Φ23
|
280
|
680
|
800
|
135
|
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-Φ23
|
280
|
710
|
835
|
155
|
|
|
|
15
|
1/2
|
65/90
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
75-95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
100
|
245
|
270
|
7.5
|
|
25
|
1
|
80/100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8.5
|
|
32
|
1 1/4
|
95/105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
140
|
260
|
290
|
12
|
|
40
|
1 1/2
|
80/100
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
140
|
290
|
325
|
14
|
|
50
|
2
|
115/125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
160
|
300
|
335
|
19
|
|
65
|
2 1/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
180
|
355
|
400
|
27
|
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-Φ18
|
240
|
400
|
450
|
42
|
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-Φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-Φ18
|
280
|
530
|
560
|
64
|
|
150
|
6
|
240/255
|
280
|
240
|
210
|
3
|
28
|
8-Φ23
|
320
|
605
|
650
|
85
|
|
200
|
8
|
275
|
335
|
295
|
165
|
3
|
30
|
8-Φ23
|
360
|
650
|
770
|
155
|
|
|
|
15
|
1/2
|
65/90
|
95
|
65
|
45
|
2
|
16
|
4-Φ14
|
120
|
245
|
270
|
7.5
|
|
20
|
3/4
|
75/95
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
120
|
250
|
275
|
8.8
|
|
25
|
|
80/100
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
140
|
260
|
290
|
11
|
|
32
|
1 1/4
|
95/105
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
140
|
290
|
325
|
13
|
|
40
|
1 1/2
|
100/115
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
300
|
335
|
18
|
|
50
|
2
|
115/125
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
180
|
355
|
400
|
31
|
*表中L值符合GB12221長系列，其中分子表示按JB96的L值。
