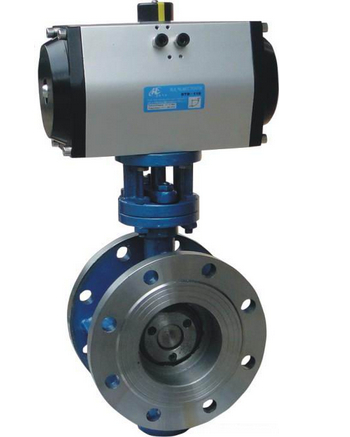

【D643H氣動對夾法蘭蝶閥】的詳細資料：
產品型號：D643H
產品名稱：氣動對夾法蘭蝶閥
產品特點：氣動傳動法蘭式蝶閥,傳動蝶閥,氣動傳動蝶閥
公稱壓力：PN1.0、1.6、2.5MPa
通徑范圍：DN50～1200mm
連接形式：對夾
傳動機構：氣動
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
主要材質：
閘板材質：閥體 （1）WCB （2）304 （3）316 （4）316L
閥芯 （1）304 （2）316 （3）316L
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
適用介質：廣泛適用于冶金、化工、石油、熱力、能源、輕工等領域
D643H氣動對夾法蘭蝶閥產品說明：
1 、體積小、重量輕、具有優良的切斷性能。
2 、蝶板密封面設計成相對蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。
3 、蝶板密封面在關閉狀態下，受力均勻，承壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦，開啟力矩極小。因此，成本低，密封性能好，壽命長。
4 、各種密封結構供選擇，保證使用壽命及可靠性。蝶閥密封圈有整體式軟密封（PTFE , C-TFE , G-TFE ）、硬化金屬片式、整體式＋硬質合金，適用于各種工況。
5 、能實現雙向密封功能，既可以調節，又具有切斷功能。
6 、執行機構低摩擦力、工作效率高、推力大、安全性好。
7 、執行機構靈巧型、組合型（手動機構）的設計，可保證各方向的隨意安裝以及靈活控制。
8 、簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。
9、多種執行機構形式供選擇、滿足不同用戶要求。
10 、裝配維修方便，具有優越的性能價格比．
D643H氣動對夾法蘭蝶閥特點：
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
硬密封氣動蝶閥主要技術參數
| 公稱通經DN（mm） |
50～2000 |
| 公稱壓力PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
| 密封試驗（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
| 強度試驗（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
| 適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
| 適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
硬密封氣動蝶閥主要零部件材料
| 零件名稱 |
材料 |
| 閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 |
2Cr13不銹鋼、合金鋼 |
| 密封圈 |
不銹鋼圈 |
| 填料 |
柔性石墨 |
氣動執行器主要技術參數
| 氣動執行器 |
型號 |
QW系列、AT系列、AW系列 |
| 氣源壓力 |
0.4 ～ 0.8 MPa |
| 最大回轉角度 |
90°～92° |
| 回信器 |
AC220V AC110V DC24V |
| 控制信號 |
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa |
| 控制氣源 |
潔凈、干燥壓縮空氣 |
| 工作溫度 |
-20℃ ～ +90℃ |
氣動執行器主要部件材料
| 零件名稱 |
缸體 |
端蓋 |
活塞 |
軸 |
O型圈 |
指示軸 |
螺栓 |
| QW系列AT系列 |
鋁合金型材（硬質陽極氧化） |
壓鑄鋁合金（環氧樹脂噴涂） |
壓鑄鋁 |
鋼（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |
| AW系列 |
鑄鋼（硬質陽極氧化） |
|
壓鑄鋁 |
鋼（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |
二、安來制造 氣動法蘭式蝶閥SD643H/F/X-6/10/16系列連接尺寸：
|
公稱通徑
|
外形尺寸（參考值）
|
法蘭尺寸和螺栓孔尺寸（標準值）
|
|
H
|
H1
|
設計最大長度
|
設計最小長度
|
設計長度
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
80
|
400
|
164
|
138
|
151
|
245
|
72
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
2 1/2
|
93
|
400
|
190
|
154
|
172
|
245
|
72
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
|
80
|
3
|
100
|
410
|
195
|
163
|
177
|
245
|
72
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
4
|
110
|
430
|
227
|
184
|
206
|
355
|
92
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
|
125
|
5
|
125
|
465
|
254
|
201
|
215
|
355
|
92
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
|
150
|
6
|
143
|
615
|
240
|
195
|
225
|
355
|
92
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
|
200
|
8
|
170
|
685
|
265
|
215
|
245
|
250
|
170
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
|
250
|
10
|
198
|
740
|
295
|
235
|
265
|
250
|
170
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
|
300
|
12
|
223
|
800
|
308
|
254
|
282
|
450
|
220
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
|
350
|
14
|
253
|
860
|
325
|
271
|
300
|
450
|
220
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
|
400
|
16
|
283
|
945
|
345
|
283
|
314
|
450
|
280
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
|
450
|
18
|
308
|
1000
|
370
|
314
|
340
|
650
|
280
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
|
500
|
20
|
335
|
1060
|
377
|
316
|
346
|
650
|
280
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
|
600
|
24
|
390
|
1170
|
446
|
388
|
417
|
850
|
380
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
|
700
|
28
|
448
|
1325
|
445
|
395
|
425
|
850
|
380
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
|
800
|
32
|
508
|
1445
|
479
|
425
|
455
|
1250
|
380
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
|
900
|
36
|
558
|
1555
|
515
|
455
|
485
|
1250
|
380
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
|
1000
|
40
|
615
|
1675
|
525
|
465
|
495
|
1500
|
580
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
|
1200
|
48
|
735
|
1925
|
574
|
512
|
542
|
1500
|
580
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
