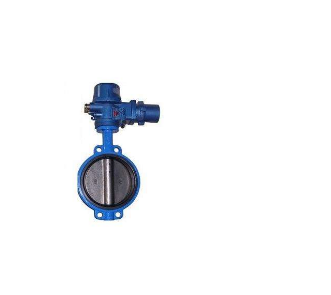

電動對夾式襯膠蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
D971J電動對夾式襯膠蝶閥產品介紹：
襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態。 本類襯膠蝶閥門在管道中一般應當水平安裝。
全襯膠蝶閥產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動全襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D971J電動對夾式襯膠蝶閥應用范圍：
密封圈材料代號 適用溫度 適用介質
NR ≤85℃ 水、空氣、酸堿類
CR ≤85℃ 水、煤氣、酸堿類
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸氣、一般酸堿類
FKM ≤150℃ 水、蒸氣、強酸堿類
D971J電動對夾式襯膠蝶閥結構特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
D971J電動對夾式襯膠蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
D971J電動對夾式襯膠蝶閥檢測試驗：
襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
D971J電動對夾式襯膠蝶閥零件材料與工況：
閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料
閥 桿：碳鋼鍍鎳磷、不銹鋼
閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
蝸輪裝置:組合件
電動對夾式襯膠蝶閥主要技術參數
|
公稱通徑
|
DN（mm）
|
50～800
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
電動對夾式襯膠蝶閥密封材料選用和適用溫度
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
|
英語簡稱
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型號代號
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
適用工作溫度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
安來牌【電動對夾式襯膠蝶閥】連接尺寸
|
公稱通徑
(DN)
|
L
|
D1
|
D
|
z-φd
|
H
|
H0
|
A
|
B
|
|
50
|
43
|
125
|
165
|
4-18
|
63
|
315
|
180
|
65
|
|
65
|
46
|
145
|
185
|
4-18
|
70
|
330
|
180
|
65
|
|
80
|
46
|
160
|
200
|
8-18
|
83
|
390
|
245
|
72
|
|
100
|
52
|
180
|
220
|
8-18
|
105
|
431
|
245
|
72
|
|
125
|
56
|
210
|
250
|
8-18
|
115
|
455
|
245
|
72
|
|
150
|
56
|
240
|
285
|
8-22
|
137
|
626
|
355
|
93
|
|
200
|
60
|
295
|
340
|
8-22
|
164
|
720
|
350
|
93
|
|
250
|
68
|
350
|
395
|
12-22
|
206
|
800
|
550
|
350
|
|
300
|
78
|
400
|
445
|
12-22
|
230
|
860
|
600
|
350
|
|
350
|
78
|
460
|
505
|
16-22
|
248
|
883
|
600
|
350
|
|
400
|
102
|
515
|
565
|
16-26
|
289
|
972
|
600
|
350
|
|
450
|
114
|
565
|
615
|
20-26
|
320
|
1043
|
750
|
380
|
|
500
|
127
|
620
|
670
|
20-26
|
343
|
1098
|
750
|
380
|
|
600
|
154
|
725
|
780
|
20-30
|
413
|
1236
|
750
|
380
|
|
700
|
165
|
840
|
895
|
24-30
|
478
|
1431
|
750
|
380
|
|
800
|
190
|
950
|
1015
|
24-33
|
525
|
1488
|
750
|
380
|
