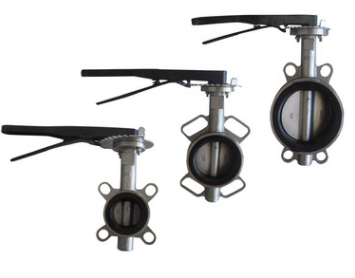

D71J不銹鋼對夾襯膠蝶閥產品概述
我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
D71J不銹鋼對夾襯膠蝶閥特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
一、產品名稱：不銹鋼對夾襯膠蝶閥
產品特點：設計與制造：GB12238 結構長度：GB12221（20系列） 法蘭連接尺寸：GB4216 D71X半襯襯膠蝶閥
部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪
二、D71J不銹鋼對夾襯膠蝶閥用途：
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
三、D71J不銹鋼對夾襯膠蝶閥材料：
壓力等級：PN（MPa） 1.0 1.6
四、D71J不銹鋼對夾襯膠蝶閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
五、安來牌【D71J不銹鋼對夾襯膠蝶閥】主要尺寸參數：
|
公稱通徑
DN
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
S
mm
|
H3
mm
|
質量
Kg/kilos
|
|
40
|
1.6
1.0
|
1.6
1.0
|
33
|
150
|
110
|
4-18
|
55
|
100
|
235
|
27
|
2
|
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
235
|
27
|
2.5
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
235
|
27
|
4.5
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
265
|
27
|
5.5
|
|
100
|
52
|
220
|
180
|
8-18
|
90
|
145
|
265
|
27
|
6.5
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
365
|
32
|
11.5
|
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
365
|
32
|
13.5
|
