陰端陽端快速接頭產品介紹：
快速接頭，是一種不需要工具就能實現管路連通或斷開的接頭。快速接頭可分為：空氣用快速接頭、氧氣燃料氣體用快速接頭、氣體液體共用快速接頭、油壓用快速接頭、惰性氣體用快速接頭、冷卻水溫油用快速接頭、半導體快速接頭。
一、陰端陽端快速接頭結構圖
包括 一雌接頭母體，母體上設一通孔，通孔內嵌有一鋼球； 一雄接頭柱體，柱體表面上設有一凹槽； 一卡套； 所述雌接頭母體和雄接頭柱體密封配合，母體上的鋼球卡入柱體表面的凹槽內；所述卡套套設在雌接頭母體外表面，其特征在于： 還包括一拉套，該拉套套設于雄接頭柱體表面上，并以其內螺紋與雌接頭上的卡套聯接。

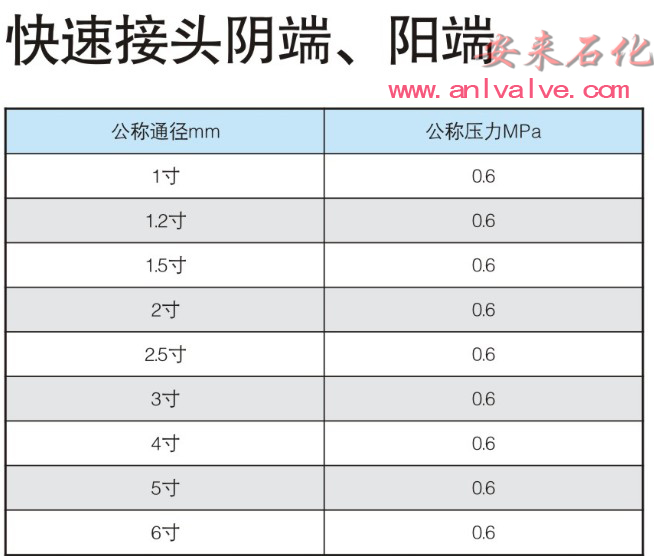

二、陰端陽端快速接頭通徑或規格：
|
規格/尺寸
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
d0
|
14
|
14
|
20
|
25
|
31
|
43
|
55
|
67
|
92
|
115
|
140
|
|
h
|
98
|
98
|
105
|
117
|
121
|
138
|
155
|
168
|
180
|
196
|
220
|
|
c
|
33
|
33
|
38
|
48
|
55
|
65
|
80
|
102
|
132
|
154
|
184
|
|
D
|
20
|
20
|
26
|
33
|
39
|
52
|
65
|
77
|
102
|
130
|
155
|
|
H1
|
40
|
42
|
46
|
52
|
56
|
62
|
65
|
66
|
68
|
71
|
78
|
三、陰端陽端快速接頭的功用
1、省時省力：通過快速接頭拆斷和連接油路時，動作簡單、節省時間和人力。
2、省油：折斷油路時，快速接頭上的單向閥可封閉油路，油不會流出，避免油液、油壓損失。
3、環保：快速接頭折斷和連接時，油不會灑漏，保護環境。
4、設備化整為零，方便運輸：大型設備或是需要便于攜帶的液壓工具，使用快速接頭分拆后運輸，到達目的地后再組裝使用。
5、經濟：以上各種優點都為客戶創造了經濟價值。
四、陰端陽端快速接頭功能
交換功能：氣壓、液壓工具、氣缸、液壓缸、金屬模具相關機械的附屬裝置。
保養功能：計算機的冷卻裝置、壓鑄機的油缸保養維護。
測試功能：真空、耐壓、泄漏、運轉等的測試。
輸送功能：螺栓、螺母等固體的輸送、搬運以及導電功能。
填充功能：惰性氣體、氮?dú)?、PG、碳酸。
連接功能：釣桿、袖珍激光唱片的固定件，移動作業的連接及流體輸送以外的用途。
五、陰端陽端快速接頭如何選定
1、流體的種類、溫度（請選定適合流體的種類、溫度的本體材質與密封材質的快速接頭）
根據流體，適合的本體材質、密封材質是不同的。例如，快速接頭是空氣的。推薦鋼鐵制的，是水的則選黃銅的或者不銹鋼制的。
2、液體的壓力（請選定適合流體壓力的耐壓性能的快速接頭）
流體的壓力也是選定快速接頭的關鍵。油壓用的快速接頭是5.0Mpa(51kgf/cm²)-68.6Mpa(700kgf/cm²)之間形成系列化，相應于耐壓特性，快速接頭的構造也是不同的。
3、自動開關閥門的構造（請選定適合配管用途的閥門構造的快速接頭）
對于閥門的構造，有兩路開關型、單程開關型及兩路開放型。由于在分離時除兩路開關型以外，有流體從配管內流出。所以請注意。
4、快速接頭的使用環境（請選定適合使用環境的構造、材質的快速接頭）
結合使用環境的濕度條件、塵埃的狀況，以及容易腐蝕等使用環境，來考慮選定快速接頭的種類、本體材質、密封材質。
5、確認選擇的快速接頭連接螺紋要一致
在有不同品牌產品的使用過程中，最好是同一品牌的陰頭和陽頭配合使用，如果一定要交叉使用，最好使用前咨詢產品供應方的技術人員，確認好之后再行使用。
6、安裝的形狀、尺寸（請?jiān)诖_定最后的形狀、尺寸后訂購產品）
請確定快速接頭的型號和材質，并指定相應于配管特性的裝配形狀及尺寸。請注意尺寸是與流體流量相關連的。
六、 陰端陽端快速接頭優點：
1)、省時省力：通過快速接頭拆斷和連接油路時，動作簡單、節省時間和人力。
2)、省油：折斷油路時，快速接頭上的單項閥可封閉油路，油不會流出，避免油液油壓損失。
3)、環保：快速接頭折斷和連接時，油不會灑漏，保護環境。
4)、設備設計獨特，方便運輸：大型設備或是需要便于攜帶的液壓工具，使用快速接頭分拆后運輸，到達目的地后再組裝使用。
5)、經濟：以上各種優點都為客戶創造了經濟價值。
【聲明】：鋁合金快速接頭的選購需根據管路所需陰端陽端快速接頭材質，陰端陽端快速接頭規格，陰端陽端快速接頭使用場合，陰端陽端快速接頭是陰端或陽端，陰端陽端快速接頭變徑尺寸以便我們選型。若已經由設計單位選定【安來石化】，便可向我銷售部訂購。“中華品質，安來共享”
