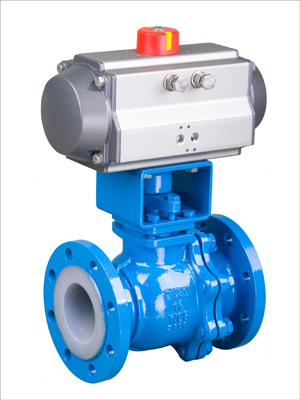

Q941F46電子式襯氟球閥產品概述
Q941F46電子式襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。電子式襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。耐腐蝕電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
Q941F46電子式襯氟球閥工作原理:
球閥只需要用旋轉90度的操作和很小的轉動力矩就能達到接通或切斷管道的介質。但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
Q941F46電子式襯氟球閥優點:
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
電子式襯氟球閥應用
化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
電子式襯氟球閥安裝注意事項
(1)取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
Q941F46電子式襯氟球閥主要技術參數
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公稱壓力(MPa)
|
PN1.0、1.6MPa
|
|
泄漏量
|
軟密封：零泄漏
|
|
閥體形式
|
兩段式閥體(浮動球體)
|
兩段式閥體(固定球體)
|
|
閥芯形式
|
“O”型球形閥芯
|
|
密封填料
|
-聚-氟-乙-烯(PTFE)
|
|
連接形式
|
法蘭
|
|
可調范圍
|
DN15-65
|
DN80-300
|
|
250:1
|
350:1
|
|
基本誤差
|
±1%
|
|
死區
|
≤1%
|
|
回差
|
≤1%
|
|
適用溫度
|
密封面
|
|
PTFE≤180℃
|
|
配置執行機構
|
可配PSQ、HQ、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
Q941F46電子式襯氟球閥執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
HR：50N·M～2000N·M；HQ：50N·M～3000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附件帶手柄、手輪
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
Q941F46電子式襯氟球閥主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
WCB+F46
|
304(CF8)+F46
|
316(CF8M)+F46
|
316L(CF3M)+F46
|
|
球體
|
2Cr13+氮化處理+46
|
304+46
|
316+46
|
316L+46
|
|
閥桿
|
2Cr13+46
|
304+46
|
316+46
|
316L+46
|
|
閥座密封圈
|
PTFE、碳素纖維＋PTFE
|
|
密封填料
|
V型-聚-氟-乙-烯填料
|
Q941F46電子式襯氟球閥主要設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
電動球閥訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.電子式襯氟球閥公稱通徑、額定流量系數KV，
2.電子式襯氟球閥流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.電子式襯氟球閥閥作用形式(電-關式或電-開式)，4.電子式襯氟球閥流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們【安來石化】的專家為您審核把關。“中華品質，安來石化共享”
