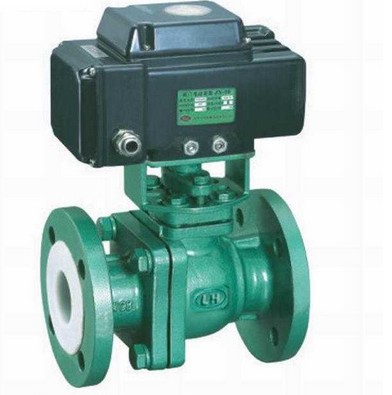

Q941F46電動襯氟O型球閥特 點
1.耐腐蝕：閥體內腔及球體均包襯2.5～3㎜厚的F46或F4，能耐酸、堿、耐強腐蝕。
2.采用軟密封閥座，密封性能好。
3.體積小，重量輕，結構簡單，安裝維修方便。
4.流阻小，流通能力大。
5.如配用閥門定位器，可實現比例調節。
6.該閥可配各種型號的電動執行機構，配套成ZDRF－10/16C型電動襯氟塑O型球閥。
電動襯氟O型球閥工作原理:
球閥只需要用旋轉90度的操作和很小的轉動力矩就能達到接通或切斷管道的介質。但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
球閥優點:
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
電動襯氟O型球閥分類及特點:
1、浮動球球閥:
閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。
2、固定球球閥:
球閥的球體侍定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
3、彈性球球閥（即軌道球閥）:
球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
4、V型球閥:
這種球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。
5、三通球閥:
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
Q941F46電動襯氟O型球閥主要零部件材料及技術參數
|
型式
|
直通二片式鑄造球閥
|
|
公稱通徑
|
G3/4、20、25、32、40、50、65、80、100、125、150mm
|
|
公稱壓力
|
PN1.0、1.6Mpa
|
|
連接形式
|
法蘭連接：密封面形式 RF
|
|
法蘭連接用緊固件
|
GB6170（六角螺母），GB5782（六角頭螺栓）或GB901（等長雙頭螺柱）
|
|
閥體材料
|
ZG230-450襯F4、CF8、CF8M、CF3襯F46或F4
|
|
適用溫度
|
襯F46 -30℃～+120℃ 襯F4 -30℃～+150℃
|
|
填料箱
|
WCB襯F4、CF8、CF8M、CF3襯F46或F4
|
|
填料密封箱
|
V形聚四氟乙烯(PTFE)，柔性石墨，PTFE
|
|
閥芯型式
|
圓柱形通孔帶桿球體
|
|
球芯材料
|
ZG230-150襯F46或F4、CF8、CF8M、CF3襯F46或F4
|
|
額定行程
|
90°
|
|
流量特性
|
快開，配定位器后近似等百分比
|
Q941F46電動襯氟O型球閥連接尺寸
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
n-фd
|
W
|
D0
|
H
|
WT(kg)
|
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-14
|
120
|
-
|
80
|
2.5
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-14
|
140
|
-
|
90
|
3
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-14
|
160
|
-
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-18
|
160
|
-
|
110
|
5.7
|
|
40
|
11/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-18
|
200
|
-
|
120
|
7
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-18
|
250
|
-
|
135
|
9.5
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-18
|
300
|
-
|
145
|
15
|
電動球閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.電動襯氟O型球閥公稱通徑、額定流量系數KV，
2.電動襯氟O型球閥流體性質（包括公稱壓力、溫度、粘度或酸堿性）， 3.電動襯氟O型球閥作用形式(電-關式或電-開式)，4.電動襯氟O型球閥流量特性，
5.電動襯氟O型球閥閥前、閥后壓力，6.電動襯氟O型球閥閥體、閥芯材料， 7.電動襯氟O型球閥輸入信號，8.電動襯氟O型球閥是否帶附件，說明附件型號。以便我們的為您正確選型。
二、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們【安來石化】的專家為您審核把關。“中華品質，安來石化共享”
