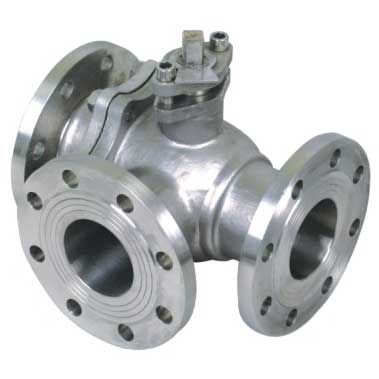

一、不銹鋼三通球閥產品結構及其特性說明
SFAQ、SFGQ系列三通球閥采用四面閥座、一體化結構。適用
于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：
1.閥門按流通形式分為“L型”（3位2通）、“T型”（3位2通）兩種類型。其中“L型”可實現對介質流向進行如‘圖A’的兩種切換功能；“T型”可實現對介質的分流或混流，如‘圖B’的四種切換功能?？砂垂r要求選擇其中一種。
2.閥座采用PTFE材料，閥門的啟團力小，開關輕便。
3.閥門采用三體結構，拆裝方便，便于現場維修、更換、其流道通暢，流體阻力小。
4.具有防靜電結構，下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
Q44 三通球閥可分為L(zhǎng)形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
二、不銹鋼三通球閥性能及設計規范：
1、壓力等級：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅級
2、公稱通徑：DN15-200；1/2”-8”
3、適用溫度：-29-150℃
4、適用介質：碳鋼：適用水 蒸氣 油品等介質
5、連結方式：法蘭連結按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等標準；
焊接端按：GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT
三、不銹鋼三通球閥壓力測試：驗收標準按JB/T9092及API 598
|
不銹鋼三通球閥性能規范
|
|
型號
|
公稱
壓力
|
試驗壓力MPa
|
適用介質
|
工作
溫度
|
|
強度(水)
MPa
|
密封（水）
空氣（MPa）
|
低壓密封
(MPa)
|
| Q45F-16P（R） |
1.6
|
2.4
|
1.8
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸類
|
| Q45F-25P（R） |
2.5
|
3.8
|
2.8
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸類
|
| Q45F-40P（R） |
4.0
|
6.0
|
4.4
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸類
|
|
| 不銹鋼三通球閥 主要零件材料 |
|
零件名稱
|
材料
|
|
Q45F-16C
-25p
-40R
|
Q45F-16C
-25P
-40R
|
|
閥體
|
鉻鎳鈦鋼
|
鉻鎳鉬鈦鋼
|
|
球體
|
|
閥桿
|
|
密封圈
|
聚四乙烯
|
|
扳手
|
鑄鋼
|
|
|
備注:三通球閥一般采用兩閥座結構,如流向圖A所示兩種工況。選用兩面閥座L型結構(即Q44型)。流向B中①和④兩種工況亦可選用兩閥座T型結構(即Q45型)。流向圖B②和③兩種工況必須選用四閥認T型結構(即Q45型)。其余工況也可以先用四閥座結構,但在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《閥門的型號編制方法》填寰相應的要求代號。
不銹鋼三通球閥 主要外形尺寸和連接尺寸(MM)
|
|
型號
|
公稱通徑DN
|
尺寸（MM）
|
|
L
|
D
|
D1
|
H
|
z-ød
|
|
Q44F-16C/P
Q45F-16R/L
|
15
|
140
|
95
|
65
|
103
|
14-4
|
|
20
|
160
|
105
|
75
|
112
|
14-4
|
|
25
|
180
|
115
|
85
|
123
|
14-4
|
|
32
|
200
|
135
|
100
|
144
|
18-4
|
|
40
|
220
|
145
|
110
|
152
|
18-4
|
|
50
|
240
|
160
|
125
|
182
|
18-4
|
|
65
|
260
|
180
|
145
|
193
|
18-4
|
|
80
|
280
|
195
|
160
|
217
|
18-8
|
|
100
|
320
|
215
|
180
|
245
|
18-8
|
|
125
|
360
|
245
|
210
|
282
|
18-8
|
|
150
|
440
|
280
|
240
|
319
|
23-8
|
|
Q44F-25C/P
Q45F-25R/L
|
15
|
115
|
95
|
65
|
|
14-4
|
|
20
|
145
|
105
|
75
|
|
14-4
|
|
25
|
160
|
115
|
85
|
|
14-4
|
|
32
|
200
|
135
|
100
|
|
18-4
|
|
40
|
220
|
145
|
110
|
|
18-4
|
|
50
|
240
|
160
|
125
|
|
18-4
|
|
65
|
260
|
180
|
145
|
|
18-8
|
|
80
|
280
|
195
|
160
|
|
18-8
|
|
100
|
320
|
230
|
190
|
|
23-8
|
|
125
|
360
|
270
|
220
|
|
25-8
|
|
150
|
440
|
300
|
250
|
|
25-8
|
|
安來石化訂貨須知
一、1.不銹鋼三通球閥產品型號與名稱 2.不銹鋼三通球閥公稱通徑DN(mm) 3.不銹鋼三通球閥公稱壓力 4.不銹鋼三通球閥連接法蘭標準
5.閥體材質 6.介質種類和溫度范圍 7.額定流量系數
8.其它特殊要求
二、若已經由設計單位選定我公司的型號，請按產品型號直接向我公司【安來石化】銷售部訂購.
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的【安來石化】專家為您審核把關。
