一、電磁閥概述

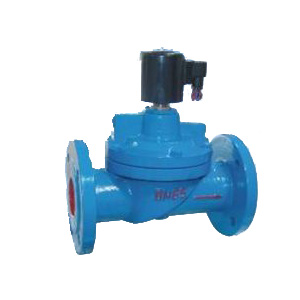

ZCS水用電磁閥適用于以水或其它氣液體為工作介質，可自動化控制或遠程控制空氣、水、油液體
等工作介質管路的通斷。由于空氣電磁閥|水液電磁閥采用橡膠密封，故對工作介質的清潔度要求大大減低，
具有啟閉訊速，可靠性高等特點。
水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。
根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
|
工作介質
|
水、粘度≤4°E的油及其它非腐蝕性流體
|
|
介質溫度℃
|
≤60
|
|
公稱壓力(MPa)
|
1.0
|
|
工作壓差(MPa)
|
0.05～1.0
|
0.1～1.0
|
0.15～1.0
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
額定流量系數(kv)
|
按JB/T352-94規定
|
|
泄漏量(ml/min)
|
按JB/T352-94-F規定
|
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
功耗
|
36VA
|
50VA
|
|
防爆標志
|
dⅡBT4
|
|
防爆證編號
|
CE991010
|
|
出線口接線
|
內螺紋M20×1.5
|
|
環境溫度
|
-40-+60℃
|
|
公稱通徑DN
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
15
|
112
|
80
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
119
|
80
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
130
|
90
|
1
|
130
|
160
|
115
|
85
|
65
|
φ4-14
|
16
|
3
|
|
32
|
137
|
140
|
11/4
|
137
|
180
|
140
|
100
|
76
|
φ4-18
|
18
|
3
|
|
40
|
152
|
156
|
11/2
|
152
|
200
|
150
|
110
|
84
|
φ4-18
|
18
|
3
|
|
50
|
164
|
180
|
2
|
164
|
230
|
165
|
125
|
99
|
φ4-18
|
20
|
3
|
|
65
|
|
|
|
222
|
290
|
185
|
145
|
118
|
φ4-18
|
20
|
3
|
|
80
|
|
|
|
253
|
310
|
200
|
160
|
132
|
φ8-18
|
22
|
3
|
|
100
|
|
|
|
260
|
350
|
220
|
180
|
156
|
φ8-18
|
24
|
3
|
|
125
|
|
|
|
315
|
400
|
250
|
210
|
184
|
φ8-18
|
26
|
3
|
|
150
|
|
|
|
350
|
480
|
285
|
240
|
211
|
φ8-22
|
26
|
3
|
|
200
|
|
|
|
390
|
600
|
340
|
295
|
266
|
φ8-22
|
26
|
3
|
|
250
|
|
|
|
430
|
730
|
395
|
350
|
319
|
φ12-22
|
28
|
3
|
|
300
|
|
|
|
480
|
850
|
445
|
400
|
370
|
φ12-22
|
28
|
4
|
|
350
|
|
|
|
605
|
980
|
505
|
460
|
429
|
φ16-23
|
30
|
4
|
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝在電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型水用電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意要看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定奪差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
|
2、電磁閥正常工作時的電壓力220
|
+22
|
V，如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
|
|
-15
|
3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，選用防爆型電磁閥。
