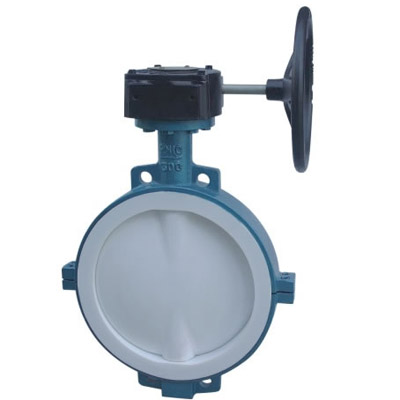

D371F46-16襯氟對夾式蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
襯氟對夾式蝶閥結構特點
中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
軸的徑向采用O型圈與金屬墊的組合；
閥座鑲在有彈性條的閥體的槽內；
采用可調彈性彈子定位。定位準確，結構簡單。
D371F46襯氟對夾式蝶閥基本型號：
|
手動
|
DA71F/P 半襯
|
蝸輪傳動
|
DA371F/P 半襯
|
|
DA71F3 全襯里
|
DA371F3 全襯里
|
|
DA71F4 全襯里
|
DA371F4 全襯里
|
|
DA71F46 全襯里
|
DA371F46 全襯里
|
|
氣動
|
DA671F/P 半襯
|
電動
|
DA971F/P 半襯
|
|
DA671F3 全襯里
|
DA971F3 全襯里
|
|
DA671F4 全襯里
|
DA971F4 全襯里
|
|
DA671F46 全襯里
|
DA971F46 全襯里
|
D371F46襯氟對夾式蝶閥主要零部件材料表 ：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳不銹閥
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
上，下閥體
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
35(鍛)
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
蝶板軸
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
4
|
襯里層/閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
5
|
O型圈
|
FPM(氟橡膠)
|
|
6
|
彈性條(墊)
|
Si(硅橡膠)
|
|
7
|
調節定位座
|
0Cr18Ni9
|
0Cr18Ni9
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
8
|
螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手輪
|
Q235
|
D371F46襯氟對夾式蝶閥技術規范：
|
設計標準
|
GB12238
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
蝸輪、手動、電動、氣動
|
襯氟對夾式蝶閥結構圖
襯氟對夾式蝶閥主要外型和連接尺寸
|
公稱通徑
|
標準值
|
參考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
|
PN0.6(MPa)
|
|
40
|
11/2
|
33
|
130
|
100
|
80
|
3
|
16
|
4-φ14
|
160
|
140
|
2.5
|
|
50
|
2
|
43
|
140
|
110
|
90
|
3
|
16
|
4-φ14
|
200
|
200
|
3.5
|
|
65
|
21/2
|
46
|
160
|
130
|
110
|
3
|
16
|
4-φ14
|
250
|
250
|
4.5
|
|
80
|
3
|
46
|
182
|
150
|
125
|
3
|
18
|
4-φ18
|
250
|
250
|
6
|
|
100
|
4
|
52
|
205
|
170
|
145
|
3
|
18
|
4-φ18
|
300
|
185
|
7.5
|
|
125
|
5
|
56
|
235
|
200
|
175
|
3
|
20
|
8-φ18
|
300
|
203
|
11
|
|
150
|
6
|
56
|
260
|
225
|
200
|
3
|
20
|
8-φ18
|
200
|
225
|
16
|
|
200
|
8
|
60
|
315
|
280
|
255
|
3
|
22
|
8-φ18
|
200
|
275
|
48
|
|
250
|
10
|
68
|
370
|
335
|
310
|
3
|
24
|
12-φ18
|
240
|
315
|
60
|
|
300
|
12
|
78
|
435
|
395
|
362
|
4
|
24
|
12-φ23
|
240
|
348
|
75
|
|
350
|
14
|
78
|
485
|
445
|
412
|
4
|
26
|
12-φ23
|
280
|
415
|
82
|
|
400
|
16
|
102
|
535
|
495
|
462
|
4
|
28
|
16-φ23
|
280
|
460
|
123
|
|
450
|
18
|
114
|
590
|
550
|
518
|
4
|
28
|
16-φ23
|
320
|
500
|
150
|
|
500
|
20
|
127
|
640
|
600
|
568
|
4
|
30
|
16-φ23
|
320
|
530
|
180
|
|
600
|
24
|
154
|
755
|
705
|
670
|
5
|
30
|
20-φ25
|
360
|
610
|
225
|
|
700
|
28
|
165
|
860
|
810
|
775
|
5
|
32
|
24-φ25
|
360
|
675
|
315
|
|
800
|
32
|
190
|
975
|
920
|
880
|
5
|
34
|
24-φ30
|
360
|
805
|
385
|
|
900
|
36
|
203
|
1075
|
1020
|
980
|
5
|
36
|
24-φ30
|
380
|
995
|
420
|
|
1000
|
40
|
216
|
1175
|
1120
|
1080
|
5
|
36
|
28-φ30
|
400
|
1170
|
620
|
|
1200
|
48
|
254
|
1400
|
1340
|
1295
|
5
|
40
|
32-φ40
|
400
|
1295
|
788
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
|
PN1.0(MPa)
|
|
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
3
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
200
|
4
|
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
250
|
6
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
250
|
250
|
8
|
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
300
|
185
|
12
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
300
|
203
|
18
|
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
225
|
28
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
200
|
275
|
56
|
|
250
|
10
|
68
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
240
|
315
|
72
|
|
300
|
12
|
78
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
240
|
348
|
88
|
|
350
|
14
|
78
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
280
|
415
|
170
|
|
400
|
16
|
102
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
280
|
460
|
145
|
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
320
|
500
|
165
|
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ30
|
320
|
530
|
195
|
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
360
|
610
|
268
|
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
24-φ30
|
360
|
675
|
320
|
|
800
|
32
|
190
|
1010
|
950
|
905
|
5
|
44
|
24-φ30
|
360
|
805
|
395
|
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
380
|
995
|
450
|
|
1000
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
400
|
1170
|
680
|
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
400
|
1295
|
825
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
|
PN1.6(MPa)
|
|
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
145
|
4
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
150
|
5
|
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
160
|
7
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
250
|
170
|
10
|
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
185
|
14
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
300
|
210
|
22
|
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
230
|
32
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
240
|
285
|
66
|
|
250
|
10
|
68
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240
|
325
|
80
|
|
300
|
12
|
78
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
280
|
360
|
94
|
|
350
|
14
|
78
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
280
|
430
|
125
|
|
400
|
16
|
102
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
320
|
475
|
150
|
|
450
|
18
|
114
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
320
|
525
|
172
|
|
500
|
20
|
127
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
320
|
565
|
225
|
|
600
|
24
|
154
|
840
|
770
|
718
|
5
|
54
|
24-φ41
|
360
|
620
|
290
|
|
700
|
28
|
165
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
360
|
686
|
268
|
|
800
|
32
|
190
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
380
|
815
|
425
|
|
900
|
36
|
203
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
400
|
1010
|
495
|
|
1000
|
40
|
216
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
400
|
1185
|
710
|
三、襯氟對夾式蝶閥 設計規范遵循GB 12238，API 609，MSS SP-67，MSS-68標準：
|
遵循規范
|
STADNARD
|
|
設計與制造
|
GB12238
|
|
法蘭尺寸
|
JB78/JB79（GB HG Sh）
|
|
壓力試驗
|
GB/T13927
|
|
標志
|
GB12220
|
|
供貨
|
GB/T12252
|
四、襯氟對夾式蝶閥 驅動方式 手動、蝸輪手動、氣動、電動：
|
遵循規范
|
STADNARD
|
|
設計與制造
|
GB12238
|
|
法蘭尺寸
|
JB78/JB79（GB HG Sh）
|
|
壓力試驗
|
GB/T13927
|
|
標志
|
GB12220
|
|
供貨
|
GB/T12252
|
|
手動
|
DA71F（半襯）
|
蝸輪運動
|
DA71F（半襯）
|
|
DA71F3（全襯里）
|
DA71F3（全襯里）
|
|
DA71F4（全襯里）
|
DA71F4（全襯里）
|
|
DA71F46（全襯里）
|
DA71F46（全襯里）
|
|
電動
|
DA671F（半襯）
|
電動
|
DA671F（半襯）
|
|
DA671F3（全襯里）
|
DA671F3（全襯里）
|
|
DA671F4（全襯里）
|
DA671F4（全襯里）
|
|
DA671F46（全襯里）
|
DA671F46（全襯里）
|
1、DA71F46全襯里型閥體全體襯里/蝶板全襯層/蝶板與蝶板軸合為一體；
2、DA71F4全襯里型閥體全襯里。虹板全襯層/蝶板與蝶板軸組合裝配；
3、DA71F半襯里型閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。
對夾連接蝶閥（中線）設計與制造符合中草藥國家標準
基本結構形式（*蝶板軸與閥體/閃閥座中心重合）
五、襯氟對夾式蝶閥 主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
上、下閥體、閥蓋
|
HT250
|
WCB
|
Cf8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
35（鍛）
|
Cf8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
蝶板軸
|
1Cr13
|
2Cr13
|
1Cr18Ni19
|
1Cr18Ni12Mo2Ti
|
00CR18N10
|
00Cr17Ni14Mo2
|
|
4
|
襯里層/閥座
|
PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
|
|
5
|
O型圈
|
FPM（氟橡膠）
|
FPM（氟橡膠）
|
|
6
|
張性條（墊）
|
SI（硅橡膠）
|
SI（硅橡膠）
|
|
7
|
調節定位座
|
0Cr18NI9
|
0Cr18NI9
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00CR18N10
|
00Cr17Ni14Mo2
|
|
8
|
螺栓
|
35
|
35
|
1Cr18Ni19
|
1Cr17Ni2
|
1CR18NI9TI
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18NI19
|
0Cr18NI9
|
0Cr18NI19
|
0Cr18NI9
|
|
10
|
手柄
|
ZL01（鑄造鋁合金）
|
訂貨須知
一、1.襯氟對夾式蝶閥產品型號與名稱 2.襯氟對夾式蝶閥公稱通徑DN(mm) 3.襯氟對夾式蝶閥公稱壓力 4.襯氟對夾式蝶閥連接法蘭標準
5.閥體材質 6.介質種類和溫度范圍 7.額定流量系數
8.其它特殊要求
二、若已經由設計單位選定我公司的型號，請按產品型號直接向我公司【安來石化】銷售部訂購.
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的【安來石化】專家為您審核把關。
