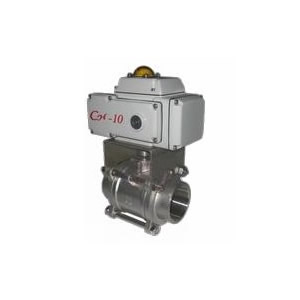

電動三片式球閥產品概述
Q911F型電動絲口球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。
電動三片式球閥工作原理:
球閥只需要用旋轉90度的操作和很小的轉動力矩就能達到接通或切斷管道的介質。但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
采用進口合成橡膠密封壽命長是同類產品的5倍以上、經受二十年長期市場考驗安來泵閥制造
電動三片式球閥優點:
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
電動三片式球閥外形尺寸( mm )
|
接口
|
L
|
L1
|
H
|
d
|
G
|
|
G1/2
|
73
|
104
|
116
|
15
|
1/2”
|
|
G3/4
|
85
|
104
|
121
|
20
|
3/4”
|
|
G1
|
91
|
140
|
139
|
25
|
1”
|
|
G1-1/4
|
112
|
140
|
152
|
32
|
1-1/4”
|
|
G1-1/2
|
120
|
164
|
165
|
40
|
1-1/2”
|
|
G2
|
147
|
190
|
202
|
50
|
2”
|
電動三片式球閥零部件材料
|
1) 軸 Shaft
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 防松螺母 Lock nut
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 壓緊環型螺母 Gland nut ring
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 頂部密封環 至p tight ring
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
5) O環 O-Ring
|
氟橡膠 VITON
|
|
|
|
6) 墊圈 Washer
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
8) 閥體 Body
|
不銹鋼 ANSI316
|
1.4408
|
|
|
9) 螺釘 Screws
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
10) 球體 Ball
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
11) 端部 End
|
不銹鋼 ANSI316
|
1.4408
|
|
球閥訂貨要點：
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.電動三片式球閥公稱通徑、額定流量系數KV，
2.電動三片式球閥流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.電動三片式球閥閥作用形式(電-關式或電-開式)，4.流量特性，
5.電動三片式球閥閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們【安來石化】的專家為您審核把關。
