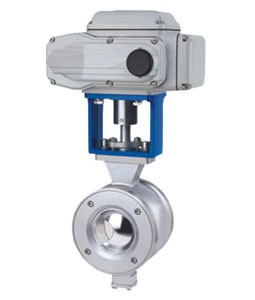

電動V型調節球閥概述：
該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
電動V型調節球閥其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
電動V型調節球閥技術參數
|
公稱通徑DN(mm)
|
25～400
|
|
公稱壓力PN(MPa)
|
1.6～6.4
|
|
公稱壓力Ps(MPa)
|
強度試驗
|
2.4～9.6
|
|
密封試驗
|
1.76～7.0
|
|
材料\代號
|
C
|
P
|
R
|
|
主要
零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球桿
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯、不銹鋼、硬質合金
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
適用
工況
|
適用介質
|
水,蒸汽,油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28～400℃
|
-28～500℃
|
|
執行器
|
型 號
|
CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
|
|
連接形式
|
對夾式、法蘭式，法蘭按JB79-59標準
|
|
