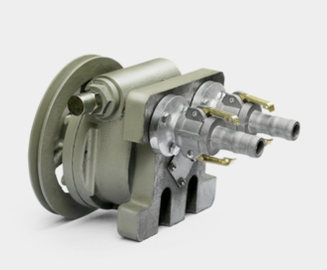

JYB-60葉片泵：適用于車載、油庫、工地、農場等野外作業給車輛或其它燃油設備添加燃點≤55℃的油品。
『JYB-60葉片泵』專業生產廠家，由安來石化自主研發生產的【JYB-60葉片泵】質量可靠、價格合理、售后服務完善?！?a href="http://www.8388899.com/Products_T65.html">JYB-60葉片泵』適用于各種石油設備及油罐配件。安來品質，值得放心！
JYB-60葉片泵分為雙作用泵和單作用泵：
雙作用泵工作原理：它由定子、轉子、葉片和配油盤等組成。定子內壁近似橢圓形。葉片安裝在轉子徑向槽內并可沿槽滑動，轉子與定子同心安裝。當轉子轉動時，葉片在離心力的作用下壓向定子內表面，并隨定子內表面曲線的變化而被迫在轉子槽內往復滑動，相鄰兩葉片間的密封工作腔就發生增大和縮小的變化。
葉片由小半徑圓弧向大半徑圓弧處滑移時，密封工作腔隨之逐漸增大形成局部真空，于是油箱中油液通過配油盤上吸油腔吸入；反之將油壓出。轉子每轉一周，葉片在槽內往復滑移2次，完成2次吸油和2次壓油，并且油壓所產生的徑向力是平衡的，故稱雙作用式，也稱平衡式。
單作用式葉片泵工作原理：主要由定子、轉子、葉片和配油盤等組成。定子的內表面是一個圓柱形，轉子偏心安裝在定子中，即有一個偏心距e，葉片裝在轉子徑向滑槽中，并可在槽內徑向滑動。
轉子轉動時，在離心力和葉片根部壓力油的作用下，葉片緊貼在定子內表面上，這樣相鄰兩片葉片間就形成了密封工作腔。在其中一邊，葉片逐漸伸出，密封工作腔逐漸增大，形成局部真空，形成吸油；反之，另一邊，形成壓油。轉子每轉一周，葉片在滑槽內往復滑移1次，完成1次吸油1次壓油。油壓所產生的徑向力是不平衡的，故稱單作用式，也稱不平衡式葉片泵。
JYB-60葉片泵技術參數：
|
適用介質
|
柴油、煤油
|
|
泵的流量
|
20L/min-60L/min
|
|
工作壓力
|
AC220V±10% 50Hz
AC110V±10% 50Hz
|
|
電機功率
|
550W
|
|
最大工作壓力
|
3Bar
|
|
流量表精度
|
±1%
|
|
進出口尺寸
|
InletRp1 OutletRp1”
|
|
位數
|
4位升數，最大9999升，8位總累
|
2.1、 葉片泵概述
1）特點：葉片泵具有結構緊湊、輸出流量均勻、運轉平穩、噪聲小等優點。但自吸性和抗污染能力較差，結構復雜、造價高。葉片泵多用于中高壓液壓系統中。
2) 葉片泵常按照每轉吸、壓油次數分為：雙作用和單作用兩大類。
雙作用葉片泵常作定量泵用，單作用葉片泵常作變量泵用。
2.2、 葉片泵工作原理
1）雙作用式定量葉片泵
b. 轉子每轉一轉，吸油、壓油各兩次，所以稱為雙作用式葉片泵。
c. 由于該泵的吸、壓油腔的布局是徑向?qū)ΨQ的，其徑向液壓力互相平衡，故又稱為卸荷式葉片泵。
2）單作用式變量葉片泵
a. 其工作原理如圖2－3所示。
b. 轉子每轉一周，只完成一次吸、壓油，故稱單作用式葉片泵。
c. 單作用式葉片泵的轉子受到不平衡的液壓力，故又稱為非平衡式葉片泵。
d. 其工作壓力一般不高。
e. 可方便地調節定子和轉子之間的偏心距的大小和方向，從而實現排量大小和排油方向的改變，故單作用式葉片泵一般作成變量泵。
2.3、 葉片泵的結構
1）YB1型葉片泵
該泵定子內表面的過渡曲面為等加速等減速曲面。這種曲面所允許的定子半徑比，比其他類型的曲面大，可使泵的結構緊湊、輸油量大；而且葉片由槽中伸出和縮回的速度變化均勻，不會造成硬性沖擊。
該泵轉子上的葉片槽一般向轉子移動的方向傾斜13°，稱為前傾。這樣可使壓油腔處葉片頂部所受定子作用力在平行葉片方向的分力Fn增大，垂直于葉片方向的分力Ft減小(如圖2－4所示)。Fn增大，有利于葉片的縮進；Ft減小，則有利于減小葉片所受的彎矩及葉片與轉子槽的磨損。
2）雙聯葉片泵
優點：可以節省功率損耗，減小油液發熱，提高系統的總效率，所以得到了廣泛的應用。
常用于：運動部件既需要輕載高速，又需要重載慢速的場所。
3）中高壓葉片泵
其結構特點：常采用的結構，a）子母葉片式結構，也稱復合式葉片，b）雙葉片結構，c）采用輔助閥減少葉片根部的油壓。來減少葉片頂部和定子過渡曲面的磨損。從而使壓力能達到14~21MP.
4）限壓式變量葉片泵
變量葉片泵的變量方式：
限壓式變量泵的流量，是利用泵工作壓力的反饋?zhàn)饔脕?lái)實現自動調節的。有外反饋和內反饋兩種形式。
該泵轉子上的葉片槽一般向轉子旋轉方向的反方向傾斜，傾角為24°。這是因?yàn)檫@種泵在吸油腔側的葉片根部不通壓力油，其葉片的伸出要靠離心力的作用，葉片后傾有利于葉片的甩出。由于定子與轉子的偏心量很小，僅有2－3mm，定子的內表面又是易加工的圓弧，所以磨損亦不大。
